浅析光伏防雷汇流箱通讯故障及排查方法

2022-11-24 来源:新疆风能 浏览数:132

汇流箱作为光伏发电系统最基础的监控单元,数量多、分布广,在日常发电运行中很容易出现通讯中断的情况,导致汇流箱所采集的电压、电流、温度及直流断路器状态等重要数据不能及时反馈到监控后台,这类故障一方面会增加运维人员的工作量,另一方面也会增加发电运行的不确定性,从而导致值班员不能及时准确的发现故障、处理故障。

  对于大型光伏并网发电系统,为了减少光伏组件与逆变器之间的接线、方便维护、提高系统可靠性,一般需要在光伏组件与逆变器之间安装汇流箱装置用以汇集电流,并将电流输送至逆变器。因此,汇流箱是光伏并网发电系统中非常重要的组成部分。

  汇流箱作为光伏发电系统最基础的监控单元,数量多、分布广,在日常发电运行中很容易出现通讯中断的情况,导致汇流箱所采集的电压、电流、温度及直流断路器状态等重要数据不能及时反馈到监控后台,这类故障一方面会增加运维人员的工作量,另一方面也会增加发电运行的不确定性,从而导致值班员不能及时准确的发现故障、处理故障。

  我公司所属电站的直流防雷汇流箱通讯均采用RS485菊花链式连接方式,通过RS485通讯线传输至箱式变压器的测控装置,然后经光电转换,通过光纤环网再传输至继保室的后台监控系统。汇流箱通讯中断通常会有两种现象:一是单台汇流箱通讯中断,二是一条modbus总线上所有汇流箱通讯中断。

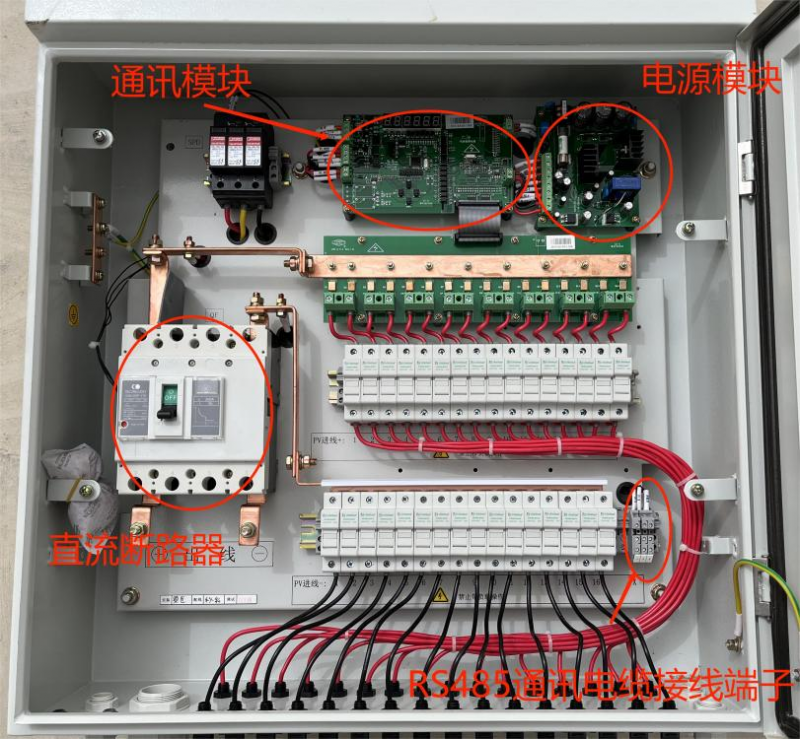

640 (3)

  一、单台汇流箱通讯中断

  单台汇流箱出现通讯中断时,一般情况下可以判断是汇流箱内部出现故障,通过以下步骤,即可逐步排查解决汇流箱内部的通讯故障。

  第一步检查汇流箱内直流断路器是否跳闸,汇流箱内部元件有无烧灼现象;第二步检查RS485通讯线连接是否正确牢固;第三步检查通讯模块至RS485通讯接线端子连接是否正确牢固;第四步检查电源模块直流保险是否熔断,供电是否正常;第五步检查通讯模块的地址是否正确,运行、电源、通讯指示灯是否正常点亮。

  二、一条modbus总线上所有汇流箱通讯中断

  此类现象出现的概率虽然比较低,但是造成的影响会比较大,运维人员一般按照以下步骤进行检查,以便确定故障点,然后有针对性的进行处理。

  第一步对总线上所有的汇流箱进行检查,排除汇流箱内部的故障;第二步按照接线方式,从头到尾依次检查汇流箱之间、汇流箱与箱变测控装置之间的通讯电缆是否完好牢固;第三步检查是否因为通讯电缆传输距离过远,造成信号衰减;第四步检查箱变测控装置接线板卡的指示灯工作是否正常;第五步根据通讯中断前后的规律,判断是否因为通讯电缆受到动力电缆的高频干扰从而影响通讯质量。

  虽然汇流箱通讯中断在整个发电过程是一个很小的故障,不会对发电量造成影响,但是会直接影响值班员的数据监控,无法及时发现设备故障。光伏发电是一个积少成多的过程,但“小问题”绝不能积少成多,作为一名合格的光伏电站运维人员,就应该具备不放过每一个小问题的能力和责任,不轻视任何一个小问题的严谨态度,通过日常的点点滴滴为光伏电站的稳定运行保驾护航。
