【计鹏视角】预制桩桩顶标高低于设计标高的处理方案

2020-10-22 来源:计鹏新能源 浏览数:8166

在风机基础预制桩基础施工中,对于摩擦桩和端承摩擦桩来说,由于桩端土质较软,桩基施工中如果高程控制不当,预制桩桩顶标高很容易低于设计标高,那么遇到这种情况怎么处理呢。

  在风机基础预制桩基础施工中,对于摩擦桩和端承摩擦桩来说,由于桩端土质较软,桩基施工中如果高程控制不当,预制桩桩顶标高很容易低于设计标高,那么遇到这种情况怎么处理呢。

  预制桩桩顶标高低于设计标高,根据其高差的多少可以分为三种情况:(1)高差不大于200mm;(2)高差不大于2D(D为预制桩直径,下同);(3)高差大于2D。

  根据以上三种情况,相应的有三种处理方案:(1)降低承台底标高,做“锅底”处理方案;(2)在桩周围开挖土方,二次立模下钢筋笼接桩到设计标高;(3)采用接桩,就是用其它桩头完好的桩焊接。

  01、“锅底”处理方案

  设计要求桩基锚入承台内长度为100mm,由于现场打桩时高程控制不当或破桩时操作不当,个别桩顶高度过低,达不到设计要求。我们可以将桩基周边做成锅底状,如下图所示。当实际预制桩桩顶标高和设计标高相差不大于200mm,可以采用“锅底”处理方案。
  02、二次立模“接桩”处理方案

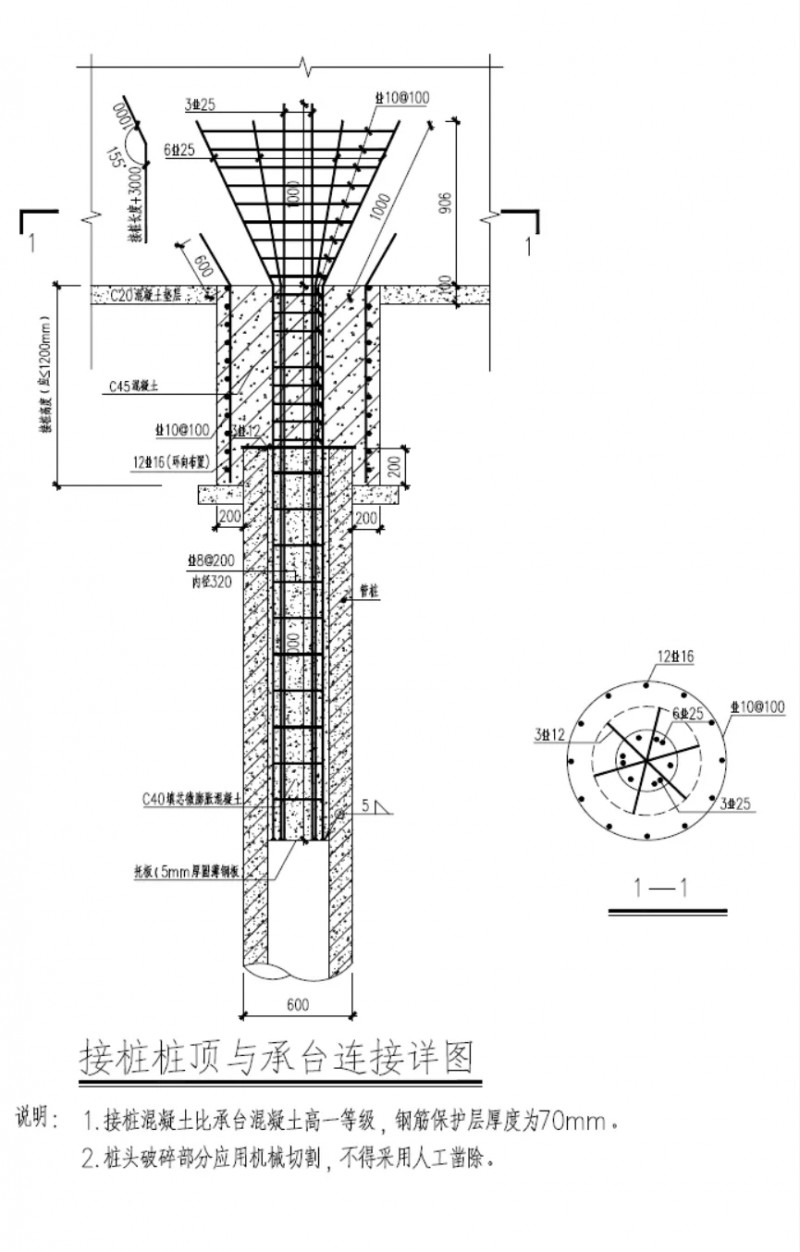

  当预制桩桩顶标高与设计标高高差不大于2D时,可参照《预应力混凝土管桩图集》(10G409)中P43页接桩处理方案,如下图。
  03、接桩处理方案

  当预制桩桩顶标高与设计标高高差大于2D时,采用接桩,就用其它桩头完好的桩焊接。

  以上即为预制桩桩顶标高低于设计标高的处理方案。桩基施工单位在施工摩擦桩和端承摩擦桩过程中,当预制桩桩顶标高即将接近设计标高时,应注意打桩时桩锤的锤击距离,并参照设计要求的终锤贯入度,可适当减小桩锤的锤击距离,以避免桩顶标高低于设计标高,增加施工工期和施工费用。
