配电线路过负荷监控装置



　　配电线路过负荷监控装置是安科瑞电气股份有限公司自主研发生产的产品，采用最新的32位单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。通过检测线路的电流，实现配电回路过负荷的2段式报警。该监控装置具有RS485远程通讯接口，开关量输入继电器输出，DC4～20mA模拟量输出，方便与PLC、PC等控制机组成网络系统，实现线路运行的远程监控。

　　下面以安科瑞电气股份有限公司配电线路过负荷监控装置为例,介绍ACM配电线路过负荷监控装置的功能和技术参数。

　　

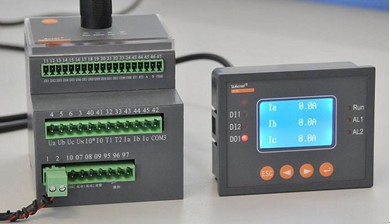

　　ACM3分体式

　　该产品适用于突然断电比过负载造成的损失更大的线路，其过负载保护应作用于信号而不应作用于切断电路的场合。

　　符合标准

　　GB 50054 《低压配电设计规范》

　　JGJ16-2008 《民用建筑电气设计规范》

　　GB14048.2-2008/IEC60947-2:2006 《低压开关设备和控制设备 第2部分：断路器》

　　GB10963.1-2005/IEC60898-1：2002 《家用及类似电器装置用过电流保护断路器 第1部分：交流操作的断路器 》

　　GB13539.1-2008/IEC60269-1:2006 《低压熔断器 第1部分：基本要求 》

　　适用环境

　　工作温度：-10℃～+60℃

　　储存温度：-20℃～+70℃

　　相对湿度：5﹪～95﹪不结露

　　海拔高度：≤2000m

　　防护等级：IP20

　　污染等级：3级, 安装类别：III级

　　电磁兼容

　　静电抗干扰实验 Ⅲ级(IEC61000-4-2)

　　辐射抗干扰试验 Ⅲ级(IEC61000-4-3)

　　电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4)

　　浪涌抗干扰试验 Ⅳ级(IEC61000-4-5)

　　射频传导干扰试验 Ⅲ级(IEC61000-4-6)

　　电磁场抗干扰试验 Ⅲ级(IEC61000-4-8)

　　附加功能

　　U — 电压功能

　　L — 漏电测量

　　M — 4～20mA模拟量输出

　　K — 开关量输入

　　C — 通讯接口

　　注：1、ACM2仅具有K、C附加功能。

　　技术参数

　　辅助电源

　　AC85～270V/DC100～350V，功耗5VA

　　输入

　　频率：45-65Hz

　　信号：二次侧5A

　　测量范围：0-9999A

　　过载：持续2In，瞬时10In/5秒

　　继电器输出

　　2常开触点,容量AC250V 5A或DC30V 5A

　　动作时限

　　报警1瞬时动作;报警2于5s后动作

　　安全性

　　工频耐压：电源、电压、电流输入回路之间 AC2kV/1min、50Hz

　　绝缘电阻：输入、输出端对机壳>100MΩ

　　安装方式

　　2 — 一体式

　　3 — 分体式

　　显示方式

　　ACM2主体安装方式为标准35mm导轨式安装。

　　ACM3主体安装方式为标准35mm导轨式安装。

　　ACM3显示模块安装方式为嵌入式，外形尺寸为90mm*70mm，开孔尺寸为 86mm*66mm，分体液晶显示(90FL)。

　　监控装置性能

　　



　　时间-电流工况图

　　代号说明

　　Ⅰ—正常运行

　　Ⅱ—报警1动作

　　Ⅲ—报警1段动作、报警2段不动作区间

　　Ⅳ—报警2段动作区间

　　T1—报警2动作延时时间设定值

　　I1—报警1段过载值

　　I2—报警2段过载值

　　配电线路保护电器类型

　　微型断路器

　　1段报警(1.13In)、2段报警(1.45In)

　　塑壳断路器

　　1段报警(1.05In)、2段报警(1.3In)

　　熔断器

　　1段报警(1.25In)、2段报警(1.45In)

　　配电用过负荷保护特性

　　约定不动作电流

　　整定电流倍数：1.05

　　起始状态：从冷态开始

　　约定时间In≤63A：≥1h

　　约定时间In≥63A：≥2h

　　约定动作电流

　　整定电流倍数：1.3

　　起始状态：从热态开始

　　约定时间In≤63A：<1h

　　约定时间In≥63A：<2h

　　选型

　　ACM2-25标配功能:电流测量、报警1、报警2、电流显示

　　ACM2-63/KC标配功能: 电流测量、报警1、报警2、电流显示 ;选配功能：开关量输入、通讯

　　ACM3-100标配功能: 电流测量、报警1、报警2、蜂鸣器报警

　　ACM3-100/ULMKC-90FL标配功能: 电流测量、报警1、报警2、蜂鸣器报警;选配功能：电压测量、漏电、模拟量输出、开关量

　　输入、 通讯、分体显示单元

　　订货注意事项

　　如用户无特别注明，则监控装置主体与显示单元的连接线默认为1.5m。

　　报警2延后时间可调整，如用户无特殊要求，报警1瞬时动作，报警2于5s后动作。

　　范例

　　型 号：ACM3-100/ULMKC-90FL

　　辅助电源：AC/DC220V

　　额定电流：100A

　　测量参数：电流测量、报警1、报警2、蜂鸣器报警

　　附加功能：电压测量、漏电、模拟量输出、开关量输入、通讯、分体显示单元
