温度巡检测控仪



　　温度巡检测控仪表用于多路温度测量和控制，通过采集热电阻(Pt100)信号，可测量1～16路温度，适用于电气节点及变压器或电机绕组等场合的温度测量与控制，防止因温升过高产生故障。该产品可通过按键编程设置每一路温度测量的报警阈值，并带有2路继电器输出，分别作用于信号和跳闸，并可通过RS485通讯接口(MODBUS协议)将温度数据及报警信息上传。主要应用于火电厂、水电站等场合的温度巡检测量及控制。

　　下面以安科瑞电气股份有限公司ARTM系列温度巡检测控仪为例,介绍温度巡检测控仪的功能和技术参数。

　　

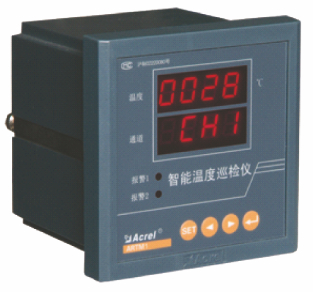

　　安科瑞ARTM系列温度巡检测控仪

　　功能简介

　　能分别测量多个通道热电阻温度，也可以屏蔽其中任意通道;

　　每一通道温度测量对应2段报警，可任意设置报警方向及报警值;

　　2组继电器报警输出，分别对应2段温度报警;

　　带有RS485通讯接口(MODBUS-RTU协议)，可实现数据远传;

　　工作参数可通过按键任意设置，掉电后不丢失;

　　辅助电源交直流通用，电压范围85~270V。

　　技术规格参数

　　输入信号

　　Pt100

　　精度等级

　　0.5级

　　辅助电源

　　电压范围 AC，DC 110V，220V，允许85～270V

　　功 耗 ≤2W

　　报警输出

　　路 数 2

　　容 量 AC250V/5A，DC30V/5A，常开

　　通 讯

　　协 议 MODBUS-RTU

　　接 口 RS485

　　波 特 率 可选1200，2400，4800，9600，19200

　　工频耐压

　　2kV/1min交流有效值

　　环境条件

　　工作温度 -10~+55℃，

　　存贮温度 -25~+70℃

　　湿 度 ≤95%，不结露，无腐蚀性气体场所

　　海 拔 ≤2500m

　　温度巡检仪安装尺寸

　　ARTM1的外形尺寸96*96mm深85mm

　　ARTM8 的外形尺寸96*96mm深85mm

　　ARTM16 的外形尺寸160*80mm深131mm

　　选型

　　ARTM1测量通道数为1路温度(Pt100)。

　　ARTM8测量最大通道数为8路温度(Pt100)。

　　ARTM8测量最大通道数为16路温度(Pt100)。

　　范例

　　型 号：ARTM1-C

　　输 入：Pt100

　　报警设定：t≤-20℃,t≥+150℃

　　通 讯：RS485/ MODBUS-RTU

　　型 号：ARTM8-J

　　输 入：6路Pt100

　　报警设定：t≥+60℃,t≥+80℃
