液晶显示多功能表

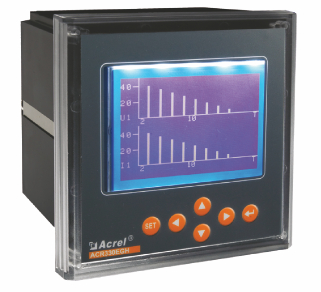

  • 液晶显示多功能表图片1
  • 液晶显示多功能表图片2
  • 液晶显示多功能表图片3
  • 液晶显示多功能表图片4
  • 液晶显示多功能表图片5

液晶显示多功能表

品牌:安科瑞

所在地:江苏 无锡市

有效期至:长期有效

最后更新:2018-05-23 14:02

浏览次数:717

单价:面议
717人浏览过该产品

产品详细说明



  液晶显示多功能表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数,如三相电流、电压,有功、无功功率,电度、谐波等。由于该电力仪表还具备完善的通信联网功能,所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。

  该表具有很高的性能价格比,可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件,该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

  液晶显示多功能表国外知名品牌有美国电气控制QP系列、法国施耐德PM系列,国内知名品牌有安科瑞电气股份有限公司ACR系列、江苏斯菲尔PD系列、珠海派诺PMAC等。

  下面以安科瑞电气股份有限公司ACR320EL为例,介绍液晶显示多功能表的功能及技术参数。





  ACR320EL液晶显示多功能表

  LCD显示、全电参量测量(U、I、P、Q、PF、F);四象限电能计量、复费率电能统计、最大需量统计;4DI+4DO;RS485通讯接口、Modbus协议。

  适用环境

  工作温度:-10℃~+45℃

  储存温度:-25℃~+70℃

  相对湿度:≤95%不结露

  海拔高度:≤2500m

  电磁兼容

  静电抗干扰实验 Ⅲ级(IEC61000-4-2)

  辐射抗干扰试验 Ⅲ级(IEC61000-4-3)

  电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4)

  浪涌抗干扰试验 Ⅳ级(IEC61000-4-5)

  射频传导干扰试验 Ⅲ级(IEC61000-4-6)

  电磁场抗干扰试验 Ⅲ级(IEC61000-4-8)

  功能

  可直接从电流、电压互感器接入信号;

  可任意设定PT/CT变比;

  仪表显示可滚动设置;

  I/O开关量,继电器报警输出,4~20mA模拟量等功能模块化设计;

  多块仪表可设置不同地址;

  可通讯接入SCADA、PLC系统中;可与业界多种软件通讯(Intouch, Fix, Citec,组态网等);

  LED或蓝屏背光LCD显示,可视度高;

  方便安装,接线简单,工程量小;

  仪表采用专用失电保护电路,在失电情况下,数据保存不丢失,恢复电源后,仪表继续运行;

  四象限电能计量,分时计费,最大需量纪录及12个月电能统计。

  应用领域

  能源管理系统

  变电站自动化

  配电网自动化

  小区电力监控

  工业自动化

  智能建筑

  智能型配电盘、开关柜

  技术参数

  网络

  三相三线、三相四线

  精度等级

  电流、电压:0.2级,

  功率、有功电能:0.5级,

  频率:0.05Hz,

  无功电能:1级

  输入电流

  额定值:AC1A、5A

  过负荷: 1.2倍持续,瞬时10倍/10秒

  功耗:<0.2VA

  阻抗:<0.1Ω

  输入电压

  额定值:AC100V、400V

  过负荷: 1.2倍持续,瞬时2倍/1秒

  功耗:<0.2VA

  阻抗:>200kΩ

  工作电源

  工作范围 AC85-270V

  频率 50±5Hz,60±5Hz

  功耗 <1W

  工频耐压

  2kV/1min交流有效值

  开关量输入

  2、4或8路路干接点输入,内置+5V电源

  开关量输出

  输出方式:2或4路继电器常开触点输出

  触点容量:AC 250V/3A、DC 30V/3A

  脉冲输出

  输出方式:集电极开路的光耦脉冲,2路输出

  脉冲常数: 10000、40000、160000 imp/kWh

  通讯

  RS485接口

  MODBUS-RTU协议

  波特率38400、19200、9600、4800可设定

  外形及安装尺寸(mm)

  ACR320EL的面框尺寸为120mm*120mm,开孔尺寸为108mm*108mm, 安装深度为85mm。安装方式为嵌入式,固定方式为挤压式。LCD显示。

  专利及著作权

  ACR320EL专利:三相液晶多功能表--外观专利号200630195813.7 ;带双通讯接口多功能电力仪表--实用新型专利号200620040861.3

  ACR320EL著作权登记号:沪 DGY-2007-1337《安科瑞ACRXXEL综合测控软件V1.0》

  范例

  型 号:ACR320EL

  辅助电源:AC/DC220V

  输入信号:380V 600A/5A 4DI/4DO

  电 网:三相四线

  通 讯:RS485/Modbus-RTU
