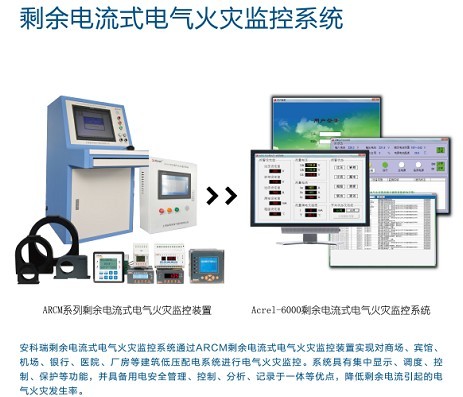

剩余电流式电气火灾监控系统

概述
        ARCM剩余电流式电气火灾探测器安装在0.4kV低压配电系统中，用于检测TN-C-S、TN-S及局部TT系统中的剩余电流、温度等有关电气火灾隐患产生的电气参数，当被保护线路中监控装置参数超过报警设定值时，能发生报警和控制信号，以便消除剩余电流引起的电气火灾隐患。
　　该系统适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，符合GB 14287.2-2005《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》及GB 13955-2005《剩余电流动作保护装置的安装和运行》的标准。

2 适用环境

• 工作温度：-10℃~+55℃

• 储存温度：-20℃~+70℃

• 相对湿度：≤95%不结露

• 海拔高度：≤2500m

• 污染等级：Ⅲ级，安装类别：Ⅲ级

3 系统功能
3.1 监控报警
 被监控回路开关的实时状态：分闸/合闸
 剩余电流型故障：故障单元属性（部位、探测器型号）
 联动输入：1路无源触点
 监控报警响应时间：≤30s
 监控报警声信号：手动消除，当再次有报警信号输入时，能再次启动
 监控报警光信号：红色LED指示灯

3.2 故障报警
 监控设备与探测器之间的连接线断路、短路
 监控设备主电源欠压（≤80%主电源电压）或过压（≥110%主电源电压）
 当监控设备出现以上故障时，能发出与监控报警信号有明显区别的声光故障报警信号
 故障报警响应时间：≤100s
 故障报警声信号：手动消除，当再次有报警信号输入时，能再次启动
 故障报警光信号：黄色LED指示灯
 故障期间，非故障回路的正常工作不受影响

3.3 控制输出
 对个别或全部被监控单元的分闸、合闸进行遥控操作
 报警控制输出：常开无源触点，容量：AC250V 3A或DC30V 3A
 控制输出：常开无源触点，容量：AC250V 3A或DC30V 3A

3.4 自检
 连接检查：通信线路的断路、短路
 设备自检：手动检查或系统自检
 自检耗时：≤60s

3.5 报警记录
 报警类型：故障事件类型、发生时间、故障描述
 报警事件查询：根据记录日期、故障类型等条件查询
 报警记录打印：存储、查询及打印报警记录（选配）

3.6 操作分级
 日常值班级：可进入软件界面查看实时监测情况、消除报警声音和查询报警记录
 监控操作级：可操作除针对系统本身的信息维护外的其他操作
 系统管理级：可操作系统的任何一个功能模块

4 技术指标
4.1 工作电源
 主电源：AC220V 50Hz（允许85%~110%范围内变化）
 备用电源：主电源低电压或停电时，维持监控设备工作时间≥4h

4.2 工作制和传输方式
24小时工作制，Modbus-RTU通信协议，RS485半双工总线方式，传输距离1km（可通过中继器延长通讯传输距离）。

4.3 主要参数及组成部件
Acrel-6000电气火灾监控系统的监控设备有柜体式、琴台式及壁挂式，其主要功能及组成部件见下表。
