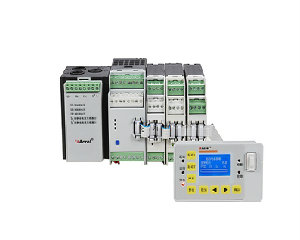

ARD3T系列智能电动机保护器

4.4 ARD3T系列智能电动机保护器

　　4.4.1 功能

　　ARD3T智能型电动机保护器(以下简称ARD3T)，是首家采用模块式设计的产品，拥有专利12项，计算机著作权2项，为国家科技部科技特派员项目(编号：2009GJC00023)。

　　ARD3T可划分为主体模块、测量模块、开关量模块、模拟量模块、温度模块、通讯模块、显示模块共7个模块。产品体积小巧，结构紧凑，适用于额定电压至AC 660V、额定电流至AC 800A、额定频率为50/60Hz的电动机。在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用，提高了控制回路的可靠性和自动化水平。

　　4.4.2 产品特点

　　辅助电源支持AC/DC110/220V或AC380V(需另配380V电源模块)。

　　模块式设计，分为主体模块、测量模块、开关量模块、模拟量模块、温度模块、通讯模块、显示模块等7个模块。

　　模块体积小巧，支持导轨安装、螺丝固定安装。

　　附加模块采用总线供电，不需要外接辅助电源。

　　DI/DO可自由编程。

　　DI支持无源接点(弱电)或有源节点(强电)输入，有源接点可选交流或直流供电。

　　标配过载、堵转、阻塞、欠载、断相、不平衡、PTC保护、外部故障等全面的电动机综合保护功能。

　　标配保护模式、直接起动、星三角起动、自耦降压起动、双向起动、单绕组双速起动、双绕组双速起动等多种起动方式，起动方式可现场设定。

　　标配故障记录、运行管理信息，方便查询故障原因，进行电机维护。

　　标配自起动功能，可通过附加抗晃电模块实现抗晃电、失压重起功能。

　　显示部分采用全中文液晶显示。

　　可通过添加模拟量模块实现2路4～20mA输入测量和2路4～20mA变送输出。4～20mA变送输出对应参数可自由设定。

　　可通过添加温度模块实现3路温度测量保护，可外接传感器类型有PT100、PT1000、Cu50、PTC、NTC。

　　可通过添加Profibus模块实现Profibus-Dp通讯。

　　4.4.3 产品组成

　　ARD3T的主体和测量模块是必备模块，称为基本模块，实现基本的测量、保护、控制功能，其它模块作为选配模块，由基本模块加选配模块实现复杂功能。

　　100A及以下ARD3T产品组成(测量模块中带有电流互感器)：



　　250A、800A ARD3T产品组成：



　　4.4.4 型号说明



　　主体开关量为4DI、4DO，主体开关量类型如表1所示：



　　测量模块包括电流测量模块和电流/电压测量模块两种。电流测量模块、电流/电压测量模块分类见表2，电机电流与ARD3T电流测量模块对应关系见表3。

　　如需带有电压功能时，将表3中“ARD3T电流测量模块”对应型号更改为“UAXX”，例如：需要电机为5.5kW，带电压测量功能，根据表3查询对应测量模块为“A25”，直接替换为“UA25”。

　　以下为附加功能，如需下面附加功能，选取对应功能填入型号附加功能处。

　　开关量模块：开关量模块分类如表4所示：



　　温度模块见表5：



　　模拟量模块见表6：

　　显示模块见表7：

 　　通讯模块见表8：



　　漏电流功能及漏电互感器类型见表9：



　　抗晃电功能：SU(包括电压功能)。

　　电能计量功能：Ep(包括电压功能)。

　　tE时间保护：tE(适用于增安型电动机)。

　　4.4.5 技术指标



　　4.4.6 功能配置



　　4.4.7 外形及尺寸

　　●主体模块



　　●测量模块



　　电流测量模块 电流/电压测量模块

　　●温度、模拟量、开关量模块



　　●通讯模块



　　●显示模块



　　●外置电流互感器



　　●漏电流互感器



　　4.4.8 接线端子



　　4.4.9 过载保护曲线表

　　当电动机在过负载情况下，长时间超过其额定电流运行时，会导致电动机过热，绝缘降低而烧毁，保护器根据电动机的发热特性，计算电动机的热容量，模拟电动机发热特性对电动机进行保护。



　　



　　对于增安型电动机，交流绕组在最高环境温度下达到额定运行稳定温度后，从开始通过堵转电流时记起，直至上升到极限温度所需的时间即为tE时间。增安型电机的tE时间通常由电机制造商提供，用户可以在电机铭牌上找到该数据。

　　提供堵转时在tE时间内断开电动机电源的热过载保护，仅在电动机起动完成后投入，带有独立的延时计时器。



　　4.4.10 注意事项

　　如不标明主体开关量类型，默认为”K1”， DI为无源接点，控制DO工作电源为AC220V。

　　开关量、温度、模拟量、显示、通讯模块是选配模块，每类模块只能选1种。

　　标配的模块间连接线长度为25mm;标配显示模块连接线长度为1m;标配测量模块连接线长度为1m。

　　显示模块连接线可供选择的长度包括：1m、2m、3m，当标配长度1m不满足使用要求时可选用2m、3m。

　　ARD3T通过连接线连接好后，从第一个模块到最后模块总长度不超过5m，否则不能保证产品正常工作。

　　4.4.11 应用方案

　　100A及以下ARD3T保护模式



　　

　　250A、800A ARD3T保护模式



　　

　　100A及以下ARD3T单台就地直接起动



　　

　　100A及以下ARD3T单台星三角就地起动



　　100A及以下ARD3T单台双速单绕组就地起动
