终端用户电能管理需求

所在地：江苏无锡市

有效期至：长期有效

最后更新：2016-06-23 13:42

浏览次数：2295

单价：面议

产品列表询价

: 2295人浏览过该产品

产品详细说明

电能管理产品要求

进线柜装置的仪表应能对三相电压、电流、有功功率、无功功率、有功电能、无功电能、功率因素进行测量。

电容柜装置的仪表应能对功率因素和2-31此谐波进行测量。

出线柜、联络柜装置的仪表应能对三相电流、有功电能、无功电能进行测量。

针对次需求，江苏安科瑞特为客户推荐下列产品：

一、ACR网络电力仪表

该仪表主要是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。
该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

1 　技术指标

2　产品规格
2.1 80型产品规格
功能一览表

　　注：
1、J(继电器越限报警输出)与第二路开关量输出复用；
2、ACR10E(L)在选配K(2DI/2DO)功能时无脉冲信号输出端口；
3、ACR100E、ACR110E(L)、ACR120E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配K(2DI/2DO、5DI/2DO)功能时无脉冲信号输出端口；

　　外形及开孔尺寸(mm)

2.2 96型产品规格
功能一览表

　　注：
1、J(继电器越限报警输出)与第二路开关量输出复用；
2、ACR200、ACR200E、ACR210E(L)、ACR220E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配K(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口；
3、ACR220(230)ELH在选配K(4DI/2DO)功能时具备1路有功电能脉冲信号输出端口，在选配K(4DI/4DO)功能时无脉冲信号输出端口；
4、ACR200E、ACR210E(L)、ACR220E(L)最多可带2路模拟量输出。

　　外形及开孔尺寸(mm)

2.3 42型产品规格
功能一览表

　　注：
1、ACR300E、ACR310E、ACR320E(L)在选配K(4DI/4DO、8DI/4DO)功能时无脉冲信号输出端口；
2、ACR320(330)ELH在选配K功能时具备1路有功电能脉冲信号输出端口；
3、ACR300E、ACR310E、ACR320E(L)最多可带4路模拟量输出；
4、ACR330ELH最多可带2路模拟量输出。

　　外形及开孔尺寸(mm)

二、终端电能计量表计

1 　概述
终端电能计量表计采用DIN35mm导轨式安装结构、LCD显示，测量电能及其它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换。
该电能表具有体积小巧、精度高、可靠性好、安装方便等优点，性能指标符合国标GB/T 17215-2002、GB/T 17883-1999和电力行业标准DL/T614-2007对电能表的各项技术要求，适用于政府机关和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核。

2 　适用环境
正常工作温度：-10℃～+45℃
极限工作温度：-20℃～+60℃
储存温度：-40℃～+70℃
相对湿度：≤95%（无凝露）
海拔高度：≤2500m

3 　产品选型一览表

4 　产品介绍

4.1 DDS1352计量仪表

4.1.1功能
● 计量
计量单相有功总电能，反向计入总电能
● 显示
6位宽温型LCD显示；有功电能脉冲LED指示
● 输出
有功电能脉冲输出，无源光电隔离型输出端口

4.1.2技术参数

4.1.3外形尺寸（mm）

　正视图　　　　　　　　　　　侧视图　　

4.1.4接线端子

4.2 DDSD1352计量仪表
4.2.1 功能（■代表：标配功能；□代表：可选功能）

4.2.2 技术参数

4.2.3 外形尺寸（mm）

4.2.4 接线端子

4.3 DDSY1352计量仪表

4.3.1功能
● ?计量双方向有功电能（反向计入正向）
●? 预付费功能，实现先交费后用电
●? 预报警与专用预付费断路器控制信号输出功能
●? 采用接触式逻辑加密卡，确保电量、电费等数据安全存储
●? 有功电能脉冲输出，光电隔离
●? LCD液晶显示
●? 多电参量测量
●? RS485通讯，Modbus-RTU协议（可选）
●? 配套的IC卡预付费管理系统，采用大型数据库、数据容错和高强度动态加密等先进的技术，操作方便，安全性和可靠性极高。具有完备的售电管理功能功能

4.3.2技术参数

4.3.3外形尺寸（mm）

4.3.4 接线端子

4.4 DDSF1352计量仪表

4.4.1功能
● 计量
计量单相有功总电能，反向计入总电能并单独累计
● 测量
测量单相电压、电流
● 分时
百年日历、时间，闰年自动切换，最大可设置3个费率，8时段，时段最小间隔1分钟
● 结算
电表内存储3个月的历史结算数据，电能结算日缺省设置为月末24时（月末结算）
● 显示
7位宽温型LCD显示；有功电能脉冲、当前费率LED指示
● 输出
有功电能脉冲输出，无源光电隔离型输出端口
● 通讯
支持RS485通讯接口，通讯规约可选（Modbus-RTU或DL/T645规约）

4.4.2技术参数

4.4.3 外形尺寸（mm）

4.4.4 接线端子

4.5 DTSF1352计量仪表
4.5.1功能
● 计量
计量总有功电能，反向计入总电能
● 分时
百年日历、时间，闰年自动切换，最大可设置4个费率，8时段，时段最小间隔1分钟
● 结算
电表内存储3个月的历史结算数据，电能结算日缺省设置为月末24时（月末结算）
● 显示
7位宽温型LCD显示；有功电能脉冲、当前费率、分相有电、功率反向LED指示
● 输出
有功电能脉冲输出、时钟脉冲输出，无源光电隔离型输出端口
● 通讯
支持RS485通讯接口，通讯规约可选（Modbus-RTU或DL/T645规约）

4.5.2 技术参数

4.5.3 外形尺寸（mm）

4.5.4 接线端子

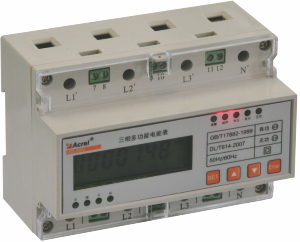

4.6 DTSD1352计量仪表
4.6.1功能
● 计量
计量总的正反向有功和无功电能（4象限电能）
● 测量
测量分相电压、分相电流、分相及总的有功功率、无功功率和视在功率、分相及总的功率因数、电网频率
● 需量
有功、无功功率最大需量统计
● 分时
百年日历、时间，闰年自动切换，最大可设置2个年时区、2套时段表、4个费率，8时段，时段最小间隔1分钟
● 结算
电表内存储3个月的历史结算数据，电能结算日缺省设置为月末24时（月末结算）
● 显示
7位宽温型LCD显示；有功电能脉冲、无功电能脉冲、报警、相序、失压、当前费率LED指示
● 输出
有功电能脉冲输出、无功电能脉冲输出，无源光电隔离型输出端口
● 通讯
支持RS485通讯接口，通讯规约可选（Modbus-RTU或DL/T645规约）
