医疗洁净手术室电源



　　一.概述

　　随着医疗电子设备在医疗场所的广泛应用，漏电流对病人的威胁也越来越大。在医院里有些病人并非死于疾病或重伤，而是死于电气事故。为了保障医疗重要场所的电气安全，为这些场所的医疗电器提供一个安全可靠的电源，世界各国大多采用采局部IT系统(亦称隔离电源)供电，并配备绝缘监测装置来监测IT系统的绝缘状况。

　　目前国外的医疗用隔离电源系统的价格一直以来高居不下，国内的产品很少，而且技术水平有限。安科瑞电气股份有限公司推出的GGF1洁净手术室配电柜以极高的性价比，为医院洁净手术室所提供了安全可靠的供电解决方案。

　　二.产品符合的标准

　　1) GB16895.24-2005/IEC60364-7-710:2002建筑物电气装置 第7-710部分：特殊装置或场所的要求—医疗场所;

　　2) JGJ 16-2008 民用建筑电气设计规范;

　　3) GB7251.1-2005/IEC 60439-1:1999《低压成套开关设备和控制设备》。

　　三.安科瑞洁净手术室配电柜的主要功能

　　1)电网隔离

　　通过绝缘等级为H级的隔离变压器，将TN系统接线形式转变为IT系统接线形式，提高了供电的安全性。变压器内部安装有屏蔽层，能有效屏蔽部分电磁干扰，为手术室医疗设备提供洁净的供电。

　　2)系统绝缘电阻监测

　　系统中安装的绝缘监测装置可以实时的IT系统对地的绝缘状况，可以在系统发生第一次绝缘故障的时候，发出声光报警信号，通知医护人员根据实际情况进行处理，并且通过专业人员在系统出现另一支路绝缘故障前及时排除故障。

　　3)负荷监测

　　绝缘监测装置可以实时的监测隔离变压器次级的负荷情况，当系统中的负荷超过设定值时，装置能发出声光报警信号。

　　4)温度监测

　　绝缘监测装置还具有隔离变压器两绕组温度实时监测功能。这种监测功能是通过预埋在隔离变压器两绕组内的温敏传感器实现的。当变压器绕组温度超过设定值时，监测装置发出声光报警，并启动散热系统进行散热。

　　5)接线状况监测功能

　　绝缘监测装置具有丰富的接线状况检测功能，能实时监测与被测系统连线断线故障、电流互感器断线和短路故障、温度传感器断线故障以及功能接地线断线故障，并在故障发生时给出报警指示;

　　四.洁净手术室配电系统图

　　



　　图1 洁净手术室配电系统图

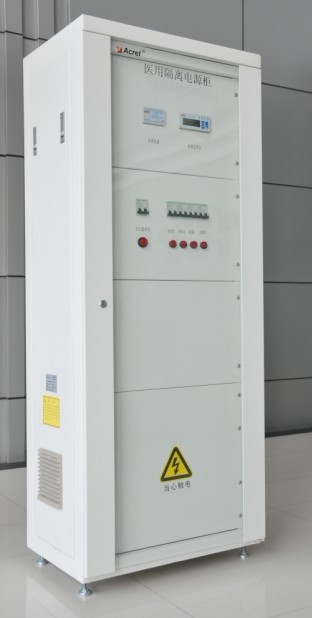

　　五.洁净手术室配电柜配置

　　1)AIM-M100绝缘监测仪;

　　2)AID100外接报警与显示仪;

　　3)ACLP10-24仪用电源;

　　4)AITR系列隔离变压器，变压器可选容量：3.15KVA、4kVA、5KVA、6.3KVA和8KVA;

　　5)动作电流<30mA的A型剩余电流保护器;

　　6)带短路保护不带过负荷保护功能的微型断路器;

　　7)配有高效低噪音散热通风系统的配电柜;

　　8)双电源切换装置，切换时间<0.5s。(可选)

　　六.性能参数

　　额定工作电压：AC220V;

　　工作频率：50/60Hz;

　　额定短时耐受电流：6KA/S;

　　绝缘电阻测量范围：10KΩ—999 KΩ;

　　响应时间：<2S;

　　温度测量范围：-50℃—200℃;

　　通讯：RS485接口，Modbus-RTU协议;

　　安装方式：落地安装;

　　防护等级：IP31;

　　柜型尺寸(高mm×宽mm×深mm)：

　　洁净手术室隔离电源系统：1800×600×400;
