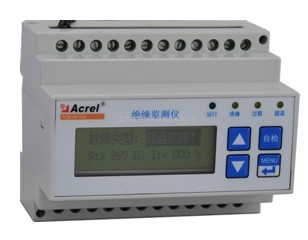

绝缘监测仪表



　　一.概述

　　随着国民经济的快速发展和人们生活水平的逐年提高，人们对电的需求量陡然增长。与此同时，由于停电、漏电，以及线路绝缘故障引发触电、电气火灾事故也随之剧增，对人们的生命财产安全构成了严重威胁。为了加强系统供电的安全性和可靠性，各国纷纷出台标准，明确规定在一些重要的场所要采用采局部IT配电系统(亦称隔离电源系统)供电，并配备绝缘监测装置来监测IT系统的绝缘状况。

　　目前国外的绝缘监测装置的价格一直以来高居不下，国内的产品很少，而且技术水平有限。安科瑞电气股份有限公司推出的AIM-M100绝缘监测装置以极高的性价比，为重要的场所提供了安全可靠的供电解决方案。产品可广泛应用于医疗、电信、冶金、煤矿、船舶、建筑机械、石油化工及交通工程等领域。

　　二.产品功能

　　1) 具有对被监测IT系统对地绝缘电阻、隔离变压器负荷电流、变压器绕组温度实时监测及故障报警功能;

　　2) 能实时监测与被测系统连线断线故障、电流互感器断线和短路故障、温度传感器断线故障以及功能接地线断线故障，并在故障发生时给出报警指示;

　　3) 继电器报警输出、LED报警指示等多种故障指示功能;

　　4) 采用先进的现场总线通讯技术，与外接报警和显示仪、上位机管理软件通讯，可以实时监控IT系统的运行状况;

　　5) 具有事件存储功能，能够记录报警发生的时间和故障类型，方便操作人员分析系统运行状况，及时消除故障;

　　三.适用环境

　　工作温度：-10—+50℃

　　存储温度：-20—+70℃

　　相对湿度：5%-95%，不结露

　　海拔高度：2500m

　　污染等级：III级，安装类别：III级

　　四.符合标准

　　1) GB16895.24-2005/IEC60364-7-710:2002建筑物电气IMDs 第7-710部分：特殊装置或场所的要求—医疗场所;

　　2) JGJ 16-2008 民用建筑电气设计规范;

　　3) IEC 61557-8-2007交流1000V和直流1500V以下低压配电系统电气安全 防护检测的试验、测量或监控设备 第8部分：IT系统用绝缘监测装置。

　　五.技术参数

　　1) 辅助电源：

　　电压： AC220V(可波动范围±10%)

　　频率：50/60Hz

　　最大功耗：<5VA

　　2) 绝缘监测：

　　绝缘电阻测量范围：10kΩ-999kΩ

　　相对百分比误差：0—10%

　　报警值设置范围：50kΩ—999kΩ

　　响应时间：<2S

　　测量电压：<12V

　　测量电流：<1mA

　　3) 负载电流监测

　　测量范围：0-50A

　　报警值范围：5A-50A

　　测量精度：1级

　　4) 温度监测

　　热敏电阻：PT100

　　测量范围：-50—+200℃

　　报警值范围：0—+200℃

　　5) 报警输出：

　　输出方式：2路继电器输出(可编程)

　　触点容量：AC 250/3A DC30V/3A

　　6) 通讯：RS485接口，Modbus-RTU协议(两路)

　　7) 其它：

　　尺寸：107×85×74(mm)，6模;

　　额定冲击电压：4KV

　　EMC试验：符合IEC 61326-2-4标准

　　显示：122×32点阵LCD显示
